Die einzelnen Fachböden bestehen aus 4mm dickem Alu,die dünnen Abstandshalter ebenfalls aus Alu (Durchmesser 20mm).Das Alu wurde bei einem örtlichen Fachhändler gekauft,der deutlich günstiger war als die Baumärkte.

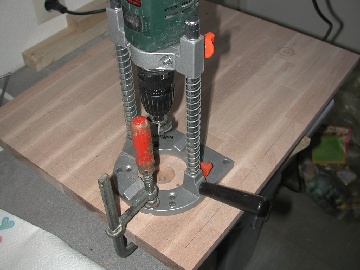

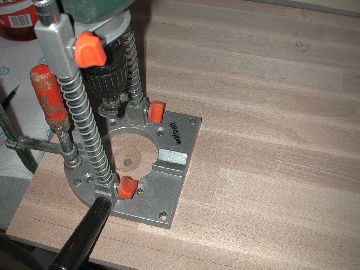

Zuerst wurde die Bodenplatte bearbeitet,d.h. die Kanten wurden gebrochen und verrundet.Dann wurden die Bohrungen (10mm) für die Tragsäulen angezeichnet.Zuerst wurde die Vertiefung für die Einsenkung der Befestigungsmuttern mit Hilfe eines Topflochbohrers gebohrt.
Auf der Unterseite wurden 4 Löcher 8mm gebohrt,die mit Gewinde-Einschlagmuffen M6 versehen wurden.Darin werden die Füsse zum Ausgleich der Bodenunebenheiten eingeschraubt.
Als Nächstes kam der unterste Fachboden an die Reihe.Da hier die Befestigung der Tragsäulen,sowie der Abstandshalter reinkommen,wählte ich eine 18mm dicke Tischler-MDF Platte.Auch hier wurden erstmal die Kanten und Ecken leicht gebrochen,anschliessend die Löcher so gebohrt,dass die Platte nach allen Seiten gleichmässigen Abstand zu der grösseren Bodenplatte hat.

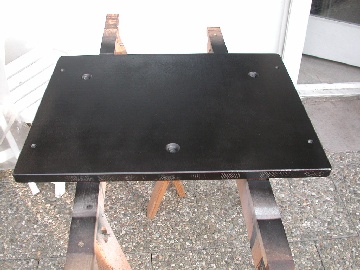

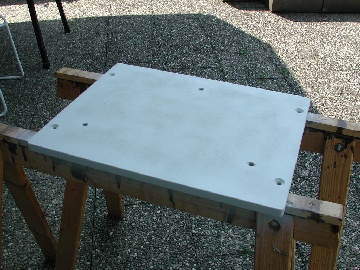

Danach wurde die MDF-Platte sorgfältig grundiert und zwei Mal mit schwarzem Sprühlack lackiert.

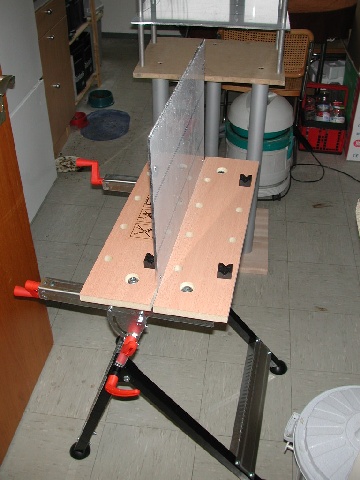

In die Alu-Fachböden (520x400mm) werden die Bohrungen 10mm (6,5mm bei dem obersten Boden) für die einezelnen Abstandshalter gebohrt.Der Abstand zum Rand beträgt 20mm,von vorne sind es 70mm.Hier hat mir ein Arbeitskollege geholfen,der über die nötige Ständerbohrmaschine verfügt.Die Bohrung im obersten Boden muss für eine Senkkopfschraube angesenkt werden,daimt die Befestigungsschraube nicht sichtbar ist.Anschliessend wurden auch hier die Kanten leicht gebrochen und die Bohrungen entgratet.
Die Abstandshalter wurden aus 20mm Alu passend auf die unterschiedlichen Längen abgesägt und anschliessend auf 1/10mm genau abgedreht.In die Enden anschliessend die Kernlochbohrungen für ein Gewinde M10 gebohrt und die Gewinde reingeschnitten.Bei den vier oberen Abstandshaltern kamen auf der einen Seite Gewinde M10 und auf der anderen Seite M6 rein.

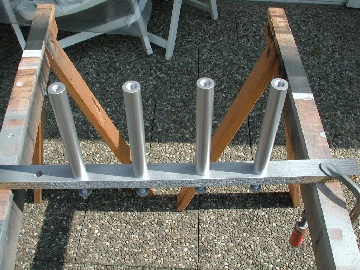

Da ich eine einheitliche Farbe der Säulen wollte,musste ich die Abstandshalter grundieren und anschliessend mittels alufarbenen Sprühlack behandeln.Hierzu habe ich eine Holzlatte abebohrt und die einzelnen Säulen aufgeschraubt,Das ganze wurde dann auf einem Holzgestell auf der Terasse lackiert.

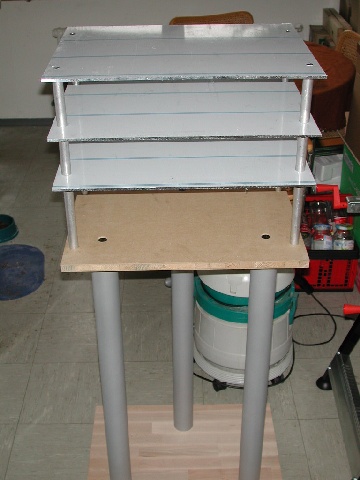

Im nächsten Schritt wurde das Rack dann mal zusammen gebaut,um zu sehen,ob alles meinen Vorstellungen entspricht.
Um dem Rack einen professionellen Touch zu geben,entschloss ich mich,die Aluböden schwarz eloxieren zu lassen.Ein nicht ganz billiges Unterfangen (Kosten für 4 Böden lagen bei EUR 70,00),dafür erhält man aber eine gehärtete Oberfläche der Aluböden und eine ansprechende Optik.Leider liessen sich die Abstandshalter nicht eloxieren,da deren Bleianteil(dafür waren sie leichter zu bearbeiten) zu hoch war,weswegen ich sie nur lackieren konnte.

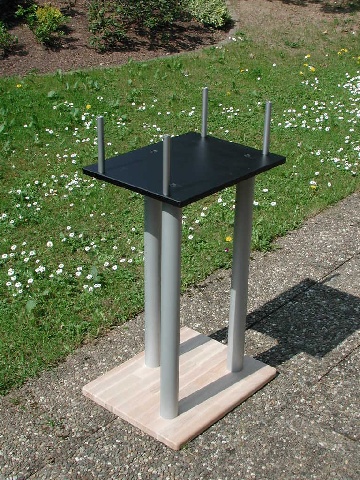

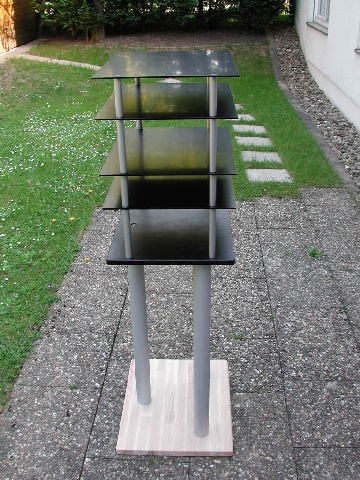

Zusammen gebaut wurde auf der Terasse

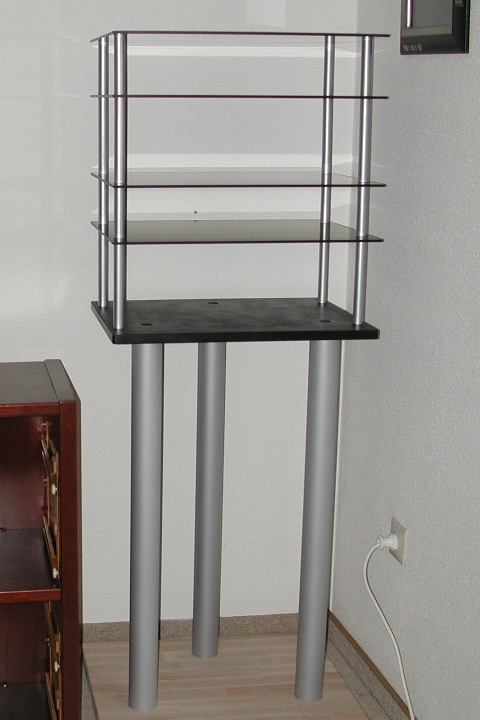

Fertiges Rack noch leer

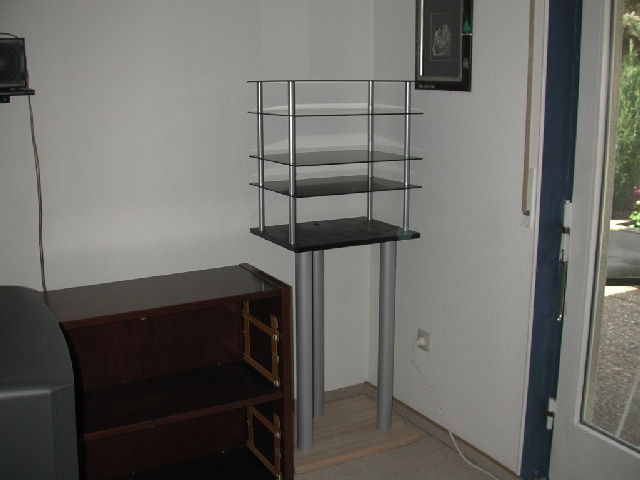

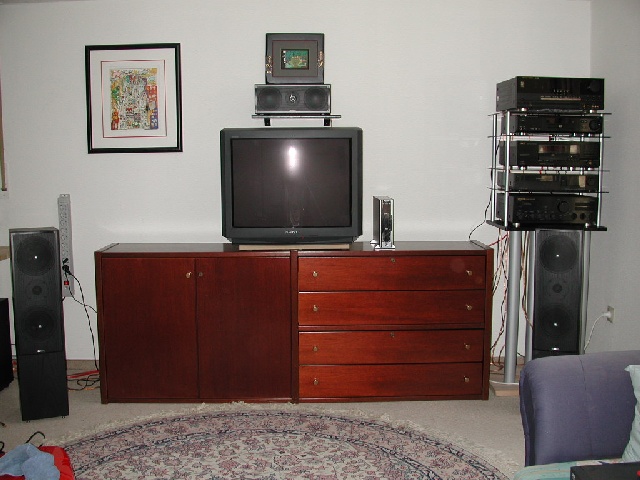

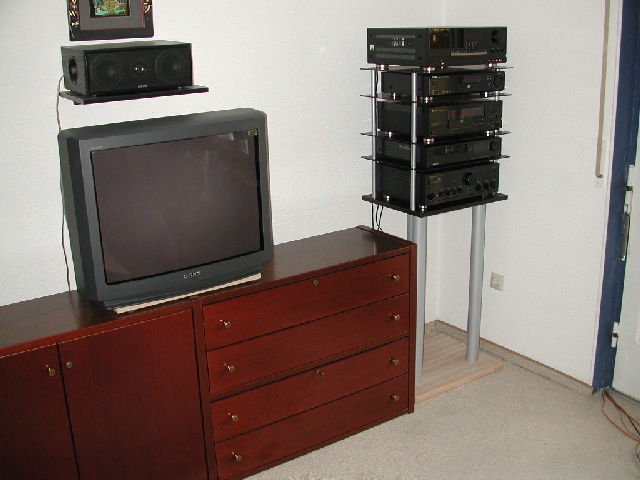

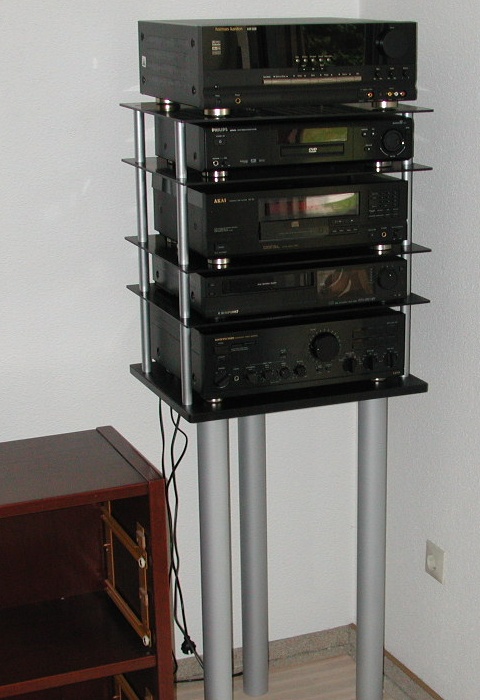

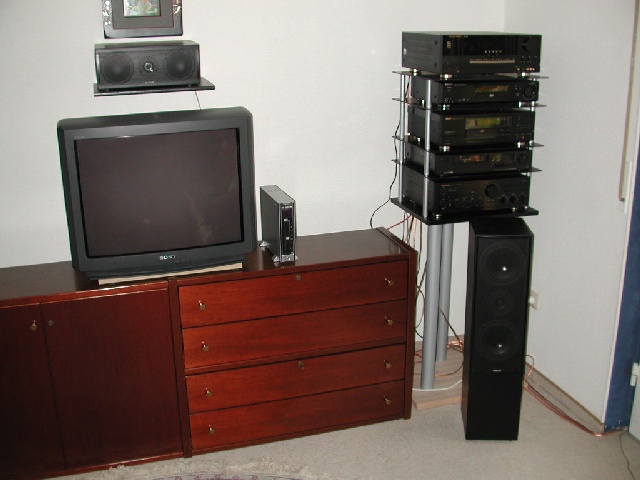

Geschafft.Leider sieht man mal wieder die ganze Verkabelung
